1-WIRE - ŘADA SNÍMAČŮ TEPLOTY S KABELEM A DIGITÁLNÍM VÝSTUPEM

1-WIRE - ŘADA SNÍMAČŮ TEPLOTY S KABELEM A DIGITÁLNÍM VÝSTUPEM

1-WIRE

1-WIRE - ŘADA SNÍMAČŮ TEPLOTY S KABELEM A DIGITÁLNÍM VÝSTUPEM
Na dotaz

BBB

--%>

Snímače teploty s kabelem a digitálním výstupem jsou určeny pro kontaktní měřeni teploty pevných, kapalných nebo plynných látek v různých odvětvích průmyslu, např. v potravinářství, chemickém průmyslu, chladírenství atd. Součásti přívodního kabelu snímačů je elektronický modul převádějící signál z odporového čidla Pt 100 na výstupní signál 1-Wire, odpovídající sensorům DS 18B20. Komunikace probíhá po sběrnici 1-WIRE.

Teplotní rozsah použití snímačů je definován v tabulce technických parametrů pro jednotlivé varianty snímačů a sensorů teploty.

Základními variantami snímačů teploty jsou:

  • TG 8 a TG 8J – varianta snímače s hladkým pouzdrem
  • TG 2 a TR 011 - varianta snímače se závitem
  • TR 024 TR 024A - varianta snímače s hladkým pouzdrem
  • TR 141A a TR 141E - varianta příložného snímače
  • TR 050A - varianta snímače s hladkým pouzdrem do 400 °C

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost pouzdra a kabelu snímače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Základní údaje
Výstupní signál / čidlo teploty
komunikace 1-Wire / Pt 100
Typ / přesnost čidla teploty Pt 100 / ± (0,3 °C + 0,0005|t|)
Přesnost elektroniky
± 0,2 °C
Materiál pouzdra převodníku
PA - MACROMELT
Zapojení čidla teploty
2vodičové nebo 4vodičové
Napájecí napětí U
4,5 až 5 V DC
Jmenovité napájecí napětí Un
5 V DC
Napájecí proud
6,5 mA
Izolační odpor
> 200 MΩ při 500 V DC, 25 ± 3 °C
Typy přívodních kabelů a jejich
teplotních odolnost
silikon, -50 až 200 °C
PVC,   -40 až 105 °C
PVC,   -30 až 80 °C
PTFE, -50 až 260 °C


Řada TG 8, TG 8J
Měřicí rozsah *)  1-Wire: -50 až 200 °C
Průměr pouzdra
5,7 ± 0,1 mm
Délka pouzdra
40 až 200 mm
Materiál pouzdra
40, 50, 60 mm: nerezová ocel DIN 1.4571
ostatní: nerezová ocel DIN 1.4301
Stupeň krytí **)
IP 67 dle ČSN EN 60529 (pro silikonový kabel)
Odolnost vůči tlaku
(působení na stonek s médiem)
bez jímky PN 25
s jímkou PN 63
Doba odezvy
τ0,5 < 9 s (v proudící vodě 0,2 m.s-1


Řada TG 2, TR 011
Měřicí rozsah*1-Wire: -100 až 250 °C
Průměr pouzdra
4, 6, 8, 10 a 12 ± 0,1 mm
Délka pouzdra
20 až 500 mm
Materiál pouzdra
nerezová ocel DIN 1.4301, DIN 1.4404, DIN 1.4571
Stupeň krytí**
IP 67 dle ČSN EN 60529, v platném znění (pro silikonový kabel)
Odolnost vůči tlaku
(působení na stonek s médiem)
průměr 4 až 6 mm: PN 25
průměr 8 až 12 mm: PN 63
Doba odezvy
průměr 4 mm: τ0,5 < 5 s (v proudící vodě 0,2 m.s-1)
průměr 12 mm: τ0,5 < 35 s (v proudící vodě 0,2 m.s-1)


Řada TR 024, TR 024A
Typ snímačeTR 024TR 024A
Měřicí rozsah* 1-Wire/TR 024: -100 až 250 °C 1-Wire/TR 024A: -50 až 200 °C
Průměr pouzdra
4,0 ± 0,1 mm
Délka pouzdra
40 až 200 mm
Materiál pouzdra
nerezová ocel DIN 1.4301, DIN 1.4404, DIN 1.4571
Stupeň krytí**
IP 64 dle ČSN EN 60529, v platném znění
IP 67 dle ČSN EN 60529, v platném znění
Odolnost vůči tlaku
(působení na stonek s médiem)
bez jímky PN 25
Doba odezvy
τ0,5 < 5 s (v proudící vodě 0,2 m.s-1)


Řada TR 141A, TR 141E
Měřicí rozsah*  1-Wire: -50 až 400 °C
Rozměry pouzdra
4hran 12x8 mm
Délka pouzdra
40 až 60 mm
Materiál pouzdra
nerezová ocel DIN 1.4301 nebo slitina Al (dural)
Stupeň krytí**
IP 50 až IP 67 dle ČSN EN 60529, v platném znění
Doba odezvy (na hladkém povrchu bez pasty)
nerezová ocel DIN 1.4301 τ0,5 ≤ 10 s; dural τ0,5 ≤ 8 s


Řada TR 050A
Měřicí rozsah*  1-Wire: -50 až 400 °C
Průměr pouzdra
6,0 ± 0,1 mm
Délka pouzdra
40 až 200 mm
Materiál pouzdra
nerezová ocel DIN 1.4301
Stupeň krytí**
IP 50 dle ČSN EN 60529, v platném znění
Doba odezvy
τ0,5 < 20 s (v proudící vodě 0,2 m.s-1)

*) Měřící rozsah může být omezen dle typu použitého přívodního kabelu
**) Stupeň krytí může být upraven dle typu použitého kabelu

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

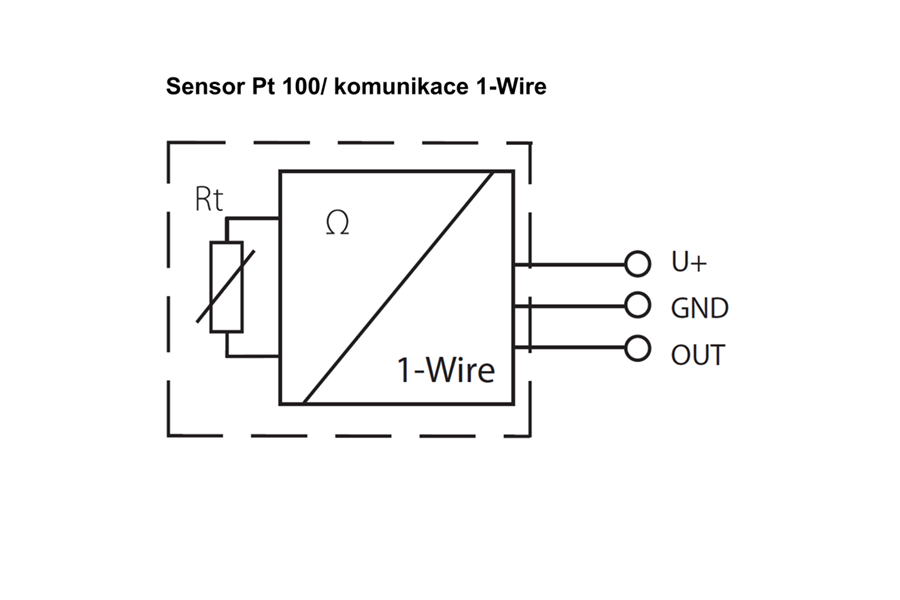

Schéma zapojení
