SPÍNAČE TEPLOTY TSA

SPÍNAČE TEPLOTY TSA

BBB

--%>

Spínače teploty TSA jsou konstruovány jako dvoustavové regulátory (regulace ON/OFF), které porovnávají nastavenou a okamžitou teplotu a umožňují spínání galvanicky oddělených kontaktů relé při dosažení nastavené hodnoty teploty. Požadovaná teplota je nastavována potenciometrem.

Z hlediska umístění čidla a použití spínačů se rozlišují tato provedení:

  • TSA 220 A – pro snímání teploty v okolí spínače; čidlo teploty v kovovém stonku délky 60 mm,
  • TSA 220 K – čidlo teploty v kovovém stonku pro použití v klimatizacích nebo potrubích; dodává se s plastovým držákem. Jako příslušenství je možné ke snímači dodat nerezovou jímku nebo kovový držák,
  • TSA 220 C – čidlo teploty v pouzdru TG 8 délky 40 mm je vyvedeno kabelem o délce 1 m (jinou délku kabelu nebo pouzdra, případně jiný typ snímače je nutno specifikovat v objednávce),

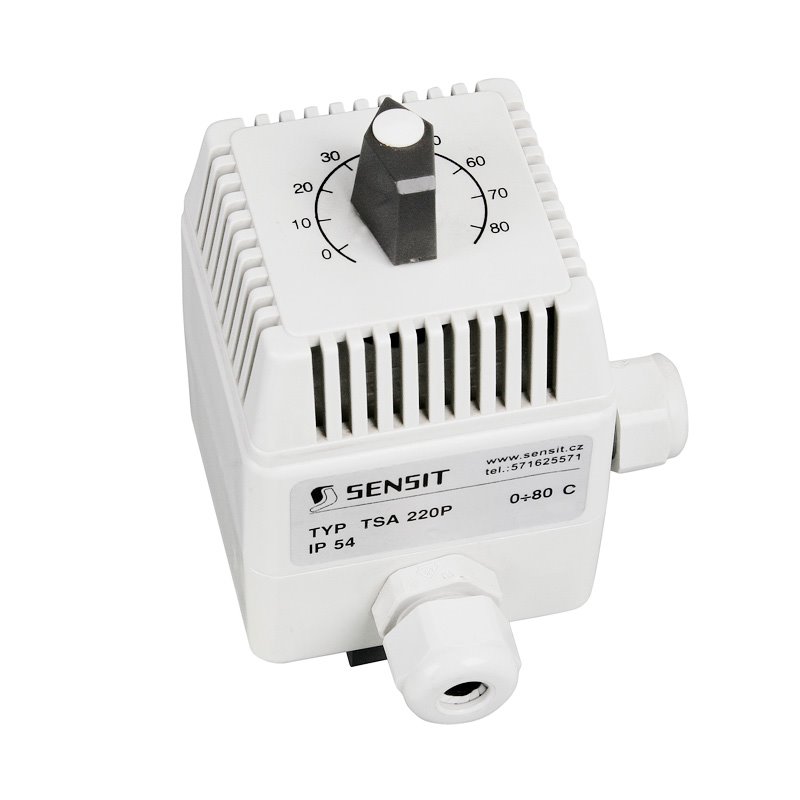

  • TSA 220 P – příložné provedení na potrubí, čidlo teploty v kovovém měřicím pouzdře umístěném v ochranném pouzdře složeném z materiálů SILIKON a SILAMID; dodává se s upevňovací páskou (délka 40 cm) a uzávěrem.

Standardní teplotní rozsahy, ve kterých je možné nastavit požadovanou teplotu, jsou uvedeny v tabulce technických parametrů. U spínačů TSA 220 A je maximální povolená provozní teplota 70 °C, u spínačů TSA 220 P 110 °C, u spínačů TSA 220 K je při aplikacích nad 140 °C dodávána varianta s prodlouženým stonkem o 60 mm a kovovým středovým držákem.

Spínače jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • EU Prohlášení o shodě – dle zákona 22/1997 Sb. o technických požadavcích na výrobky, ve znění pozdějších předpisů.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025) nebo v AKL.



Technické parametry

ZÁKLADNÍ ÚDAJE
Typ čidla Ni 1000/5000
Standardní rozsahy nastavení teplot -25 až 15 °C
0 až 40 °C
0 až 80 °C
10 až 34 °C
20 až 60 °C
40 až 80 °C
60 až 140 °C
120 až 160 °C
Napájecí napětí 230 V / 50 Hz
Maximální spínané napětí / proud 250 V AC / 6 A
Chyba nastavení požadované teploty ± 0,5 °C
Standardní hystereze 2 °C
Zapojení spínače dle schéma zapojení
Doporučený průřez vodičů 0,35 až 1,5 mm2
Materiál hlavice LEXAN 500R
Rozměry hlavice 62 x 62 x 95 mm (včetně ovládacího knoflíku)
Teplota v okolí hlavice -25 až 70 °C
Stupeň krytí IP 54 dle ČSN EN 60 529,v platném znění
Typ průchodek M 16 x 1,5
Hmotnost dle provedení, min. 0,2 kg


TSA 220 A
Standardní délka stonku L1 60 mm
Průměr stonku 6 + 0,2 mm
Materiál stonku nerezová ocel DIN 1.4301
Montáž spínače pomocí kovové ho držáku na stěnu
Maximální teplotní rozsah měření -25 až 70 °C


TSA 220 K
Délka stonku L1 70, 120, 180, 240 mm
Průměr stonku 6 + 0,2 mm
Materiál stonku nerezová ocel DIN 1.4301
Montáž spínače pomocí plastového nebo nerezového středového držáku nebo nerezové jímky
Maximální teplotní rozsah měření -25 až 200 °C (nad 140 °C prodloužený stonek)


TSA 220 C

Standardní typ snímače

TG 8 - 40, kabel 1 m
Průměr pouzdra 5,7 ± 0,1 mm
Materiál pouzdra nerezová ocel DIN 1.4301
Přívodní kabel silikon stíněný 2 x 0,34 mm2
Krytí snímače IP 67 dle ČSN EN 60 529, v platném znění
Montáž spínače pomocí kovového držáku na stěnu
Maximální teplotní rozsah měření -30 až 200 °C


TSA 220 P
Materiál měřícího pouzdra mosaz
Materiál ochranného pouzdra SILIKON a SILAMID
Montáž spínače pomocí upevňovací pásky s uzávěrem
Standardní délka pásky 40 cm
Minimální průměr potrubí 20 mm

POPIS FUNKCE
Při nastavené teplotě sepnutí 20 °C a měřené teplotě vyšší než je tato teplota, jsou sepnuty svorky B a C výstupního relé. Při poklesu měřené teploty pod 18 °C dojde k sepnutí kontaktu A a B. Rozdíl 2 °C je dán hysterezí spínače.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • doplnění svorky na DIN lištu místo kovového držáku na stěnu
  • napájecí napětí 24 V AC, 24 VDC
  • rozsah nastavení teplot
  • zkrácení hřídele potenciometru a odstranění ovládacího knoflíku
  • variabilní provedení stonku u varianty TSA 220 K v oblasti - délky L1, materiálu, průměru, možnost provedení se závitem
  • typ pouzdra nebo jeho délky u varianty TSA 220 C
  • změna hystereze
  • funkce diferenčního spínače
