Spínače teploty TFA jsou konstruovány jako dvoustavové regulátory (regulace ON/ OFF), které porovnávají nastavenou a okamžitou teplotu a umožňují spínání galvanicky oddělených kontaktů relé při dosažení nastavené hodnoty teploty. Požadovaná teplota je nastavena podle požadavku zákazníka a není ji možné změnit.

Z hlediska umístění čidla a použití spínačů se rozlišují tato provedení:

  • TFA 220 A – pro snímání teploty v okolí spínače; čidlo teploty v kovovém stonku délky 60 mm,

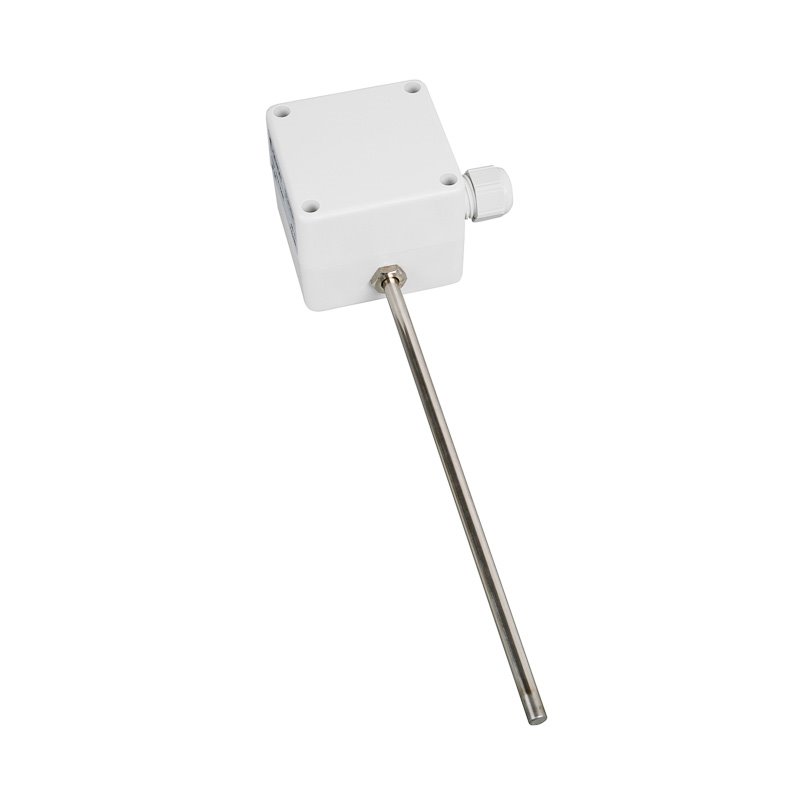

  • TFA 220 K – čidlo teploty v kovovém stonku pro použití v klimatizacích nebo potrubích; dodává se s plastovým držákem. Jako příslušenství je možné ke snímači dodat nerezovou jímku, nebo kovový držák
  • TFA 220 C – čidlo teploty v pouzdru TG8 délky 40mm je vyvedeno kabelem o délce 1m (jinou délku kabelu nebo pouzdra, případně jiný typ snímače je nutno specifikovat v objednávce)
  • TFA 220 P – příložné provedení na potrubí, čidlo teploty v kovovém měřicím pouzdře umístěném v ochranném pouzdře složeném z materiálů SILIKON a SILAMID; dodává se s upevňovací páskou (délka 40 cm) a uzávěrem

Spínače jsou určeny pro provoz v chemicky neagresivním prostředí.

Spínače teploty TFA nejsou určeny pro použití jako havarijní spínače.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

ZÁKLADNÍ ÚDAJE
Typ spínačeTFA
Typ čidlaNi 1000/5000
Napájecí napětí230 V / 50 Hz
Maximální spínané napětí / proud250 V AC / 6 A
Chyba nastavení požadované teploty± 0,5 °C
Standardní hystereze2 °C
Zapojení spínačedle schéma zapojení
Doporučený průřez vodičů0,35 až 1,5 mm2
Materiál hlaviceLEXAN 500R
Rozměry hlavice62 x 62 x 55 mm
Teplota v okolí hlavice-25 až 70 °C
Stupeň krytíIP 65 dle ČSN EN 60 529, v platném znění
Typ průchodekM 16 x 1,5
Hmotnostdle provedení, min. 0,2 kg


TFA 220 A
Standardní délka stonku L1 60 mm
Průměr stonku 6 + 0,2 mm
Materiál stonku nerezová ocel DIN 1.4301
Montáž spínače pomocí kovové ho držáku na stěnu
Maximální teplotní rozsah měření -25 až 70 °C


TFA 220 K
Délka stonku L1 70, 120, 180, 240 mm
Průměr stonku 6 + 0,2 mm
Materiál stonku nerezová ocel DIN 1.4301
Montáž spínače pomocí plastového nebo nerezového středového držáku nebo nerezové jímky
Maximální teplotní rozsah měření -25 až 200 °C (nad 120 °C prodloužený stonek)


TFA 220 C
Standardní typ snímače TG 8 - 40, kabel 1 m
Průměr pouzdra 5,7± 0,1 mm
Materiál pouzdra nerezová ocel DIN 1.4301
Přívodní kabel silikon stíněný 2 x 0,34 mm2
Krytí snímače IP 67 dle ČSN EN 60 529, v platném znění
Montáž spínače pomocí kovového držáku na stěnu
Maximální teplotní rozsah měření -30 až 200 °C


TFA 220 P
Materiál měřícího pouzdra mosaz
Materiál ochranného pouzdra SILIKON a SILAMID
Montáž spínače pomocí upevňovací pásky s uzávěrem
Standardní délka pásky 40 cm
Minimální průměr potrubí 20 mm
Maximální teplotní rozsah měření -25 až 70°C

POPIS FUNKCE
Při nastavené teplotě sepnutí 20 °C a měřené teplotě vyšší než je tato teplota, jsou sepnuty svorky B a C výstupního relé. Při poklesu měřené teploty pod 18 °C dojde k sepnutí kontaktu A a B. Rozdíl 2 °C je dán hysterezí spínače.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • doplnění svorky na DIN lištu místo kovového držáku na stěnu
  • napájecí napětí 24 V AC, 24 VDC
  • teplotu spínání
  • variabilní provedení stonku u varianty TFA 220 K v oblasti - délky L1, materiálu, průměru, možnost provedení se závitem
  • typ pouzdra nebo jeho délky u varianty TFA 220 C
  • funkce diferenčního spínače
