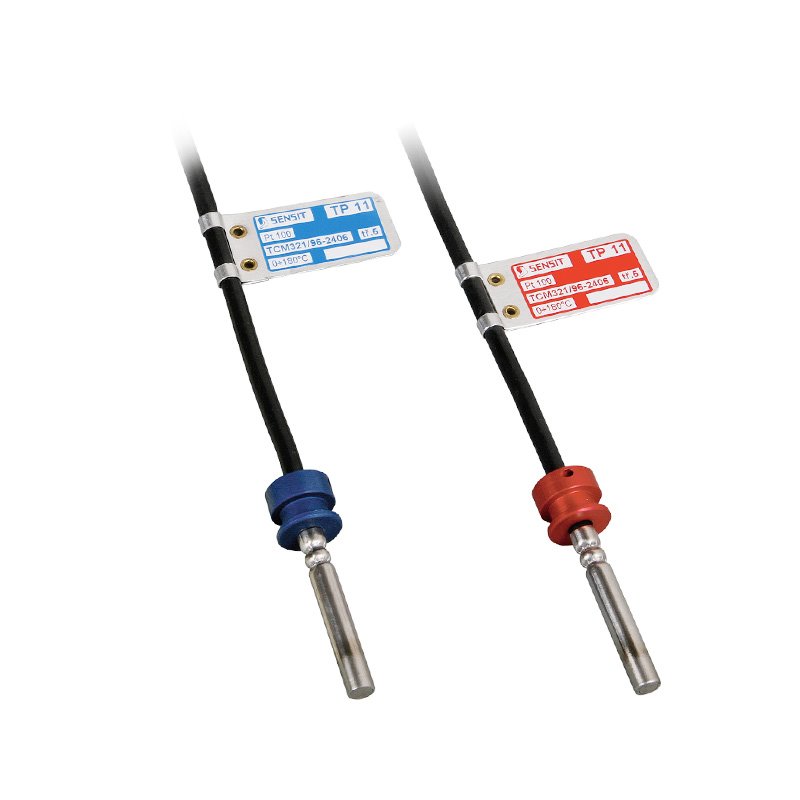

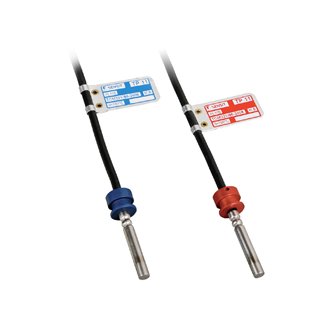

TP 11E - PÁROVANÉ SNÍMAČE TEPLOTY
|

TP 11E - PÁROVANÉ SNÍMAČE TEPLOTY

TP 11E - PÁROVANÉ SNÍMAČE TEPLOTY
*
*

TP 11E - PÁROVANÉ SNÍMAČE TEPLOTY

Párované snímače teploty se používají jako samostatné podsestavy měřidel tepla a jsou vyráběny s čidly teploty Pt 100, Pt 500 a Pt 1000. Snímače jsou kompatibilní s měřiči tepla výrobců SIEMENS, LANDIS+GYR, KAMSTRUP, ITRON, CODEA, COMAC CAL, SENSUS METERING, BTU a další. Snímače teploty jsou určeny pro montáž do jímky. Standardní teplotní rozsahy použití jsou 0 až 180 °C..

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE

  • Snímače splňují požadavky norem ČSN EN 60751, v platném znění a ČSN EN 1434, v platném znění a mají Certifikát EU přezkoušení typu č. TCM 321/17-5471.
  • EU prohlášení o shodě – Snímače jsou vyráběny ve shodě se Směrnicí Evropského parlamentu a Rady č. 2014/32/EU o měřidlech (tzv. MID) implementovanou do právního řádu České republiky nařízením vlády č. 120/2016 Sb. Veškeré rozměry a tolerance jsou v souladu s požadavky normy ČSN EN 1434, v platném znění.

Technické parametry

ZÁKLADNÍ ÚDAJE TP 11E
Typ čidla Pt 100, Pt 500, Pt 1000
Maximální DC měřicí proud 3 mA (Pt 100); 1,5 mA (Pt 500); 1 mA (Pt 1000)
Doporučený DC měřicí proud 1 mA (Pt 100); 0,5 mA (Pt 500); 0,3 mA (Pt 1000)
Měřicí rozsah 0 až 180 °C
ΔΘmin  2 nebo 3 °C
ΔΘmax  180 °C
Třída přesnosti jednotlivých snímačů B dle ČSN EN 60751, v platném znění
Zapojení snímačů dle schéma zapojení

OSTATNÍ PARAMETRY
Délka pouzdra L 40 ± 5 mm, standardně 37 mm
Průměr pouzdra 5,5 ± 0,5 mm
Materiál pouzdra a jímky nerezová ocel DIN 1.4571
Přívodní kabel 2vodičový silikon nestíněný 2 x 0,5 mm2
4vodičový silikon nestíněný 4 x 0,25 mm2
Délky kabelu dle normy ČSN EN 1434-2, čl. 3.3.4, tab.2, v platném znění
Odpor vedení 0,07 Ω na 1 m kabelu
Teplotní odolnost kabelu -25 až 180 °C
Stupeň krytí IP 67 dle ČSN EN 60529, v platném znění
Izolační odpor > 100 MΩ při 100 V DC, 15 až 35 °C,relativní vlhkost < 80 %
Doba odezvy τ0,5 < 8 s (v proudící vodě 0,4 m.s-1)
Doporučený minimální ponor 75 mm
Délky jímek 36, 86, 136, 176 mm
Závit u jímky G 1/2", M 20 x 1,5
Maximální přetlak pro jímky 6,3 MPa

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
