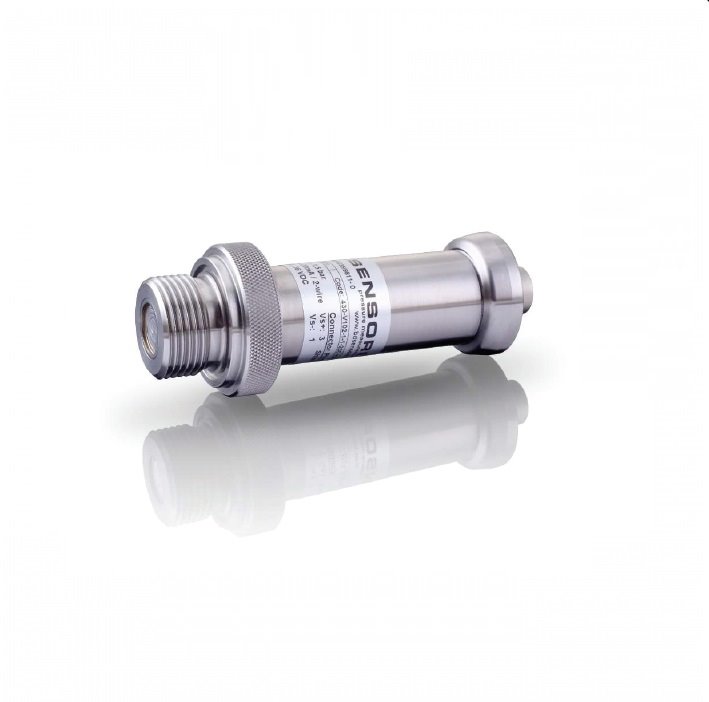

DMP 331i - Precizní inteligentní snímač tlaku / vestavná sonda výšky hladiny s digitálním výstupem RS 485

Nacházíte se:

On request

BBB

--%>

Inteligentní snímač tlaku DMP 331i představuje precizní provedení osvědčeného přístroje řady DMP.

Přístroj je osazen mikroprocesorovou jednotkou elektroniky s 16bitovým A/D převodníkem. Tato jednotka aktivně kompenzuje teplotní závislost senzoru a zároveň zajišťuje jeho linearizaci. Tím je dosaženo vynikajících parametrů při velmi příznivé ceně.

Technické parametry

HLAVNÍ VLASTNOSTI
Rozsahy tlaku	od 0–40 mbar do 0–600 bar
Výstupní signál	digitální výstup RS 485 digitální výstup UART/5V
Komunikační protokol	HART® ModbusRTu
Přednosti	- nerezový senzor - přesnost: 0,1% - chyba vlivem teploty v pásmu -20 až 80 °C: 0,2 %, střední TK: 0,02% / 10K - komunikační rozhraní pro nastavení offsetu, rozpětí a tlumení - možnost vzdáleného monitoringu procesů prostřednictvím DataFly
Variantní provedení	nastavení na jiné rozsahy tlaků (provádí výrobce)

TECHNICKÉ PARAMETRY

Rozsahy tlaku [bar]
Jmenovitý tlak rel. / abs.	0,4	1	2	4	10	20	40
Přetížení	2	5	10	20	40	80	105
Destrukční tlak	3	7,5	15	25	50	120	210

Podtlakové rozsahy [bar]
Jmenovitý tlak	-0,4–0,4	-1–1	-1–2	-1–4	-1–10
Přetížení	2	5	10	20	40
Destrukční tlak	3	7,5	15	25	50

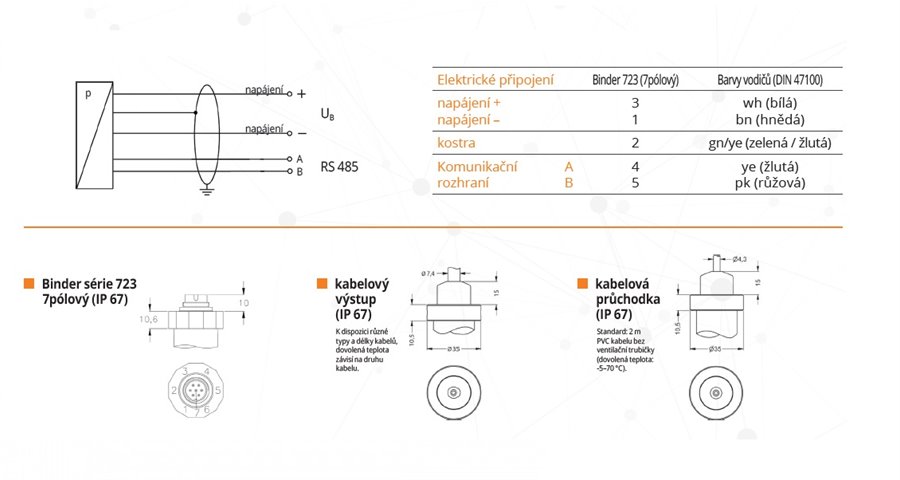

Napájení
Standard	UB = 10–36 VDC / UB = 8–15 VDC / UB = 3,3–5,0 VDC (stabilizované napětí)

Parametry výstupního signálu
Přesnost	IEC 60770 (odchylka charakteristiky dle IEC 60770 [nelinearita, hystereze, opakovatelnost, pro rozsah teplot -10–50 °C včetně chyby vlivem teploty]) : ≤± 0,1 % FSO
Dlouhodobá stabilita	≤ 0,1 % FSO / rok
Časová odezva	200 ms

Chyba vlivem teploty (offset a rozpětí) / Povolené teploty
Toleranční pásmo [% FSO]	≤ ± 0,2 v nekompenzovaném pásmu -20–80 °C
TK [% FSO / 10 K]	± 0,02 v kompenzovaném pásmu -20–80 °C

Elektrická odolnost
Izolační odpor	> 100 MΩ
Odolnost proti zkratu	trvalá
Odolnost proti přepólování	Při přepólování bez poškození, ale také bez funkce
Elektromagnetická slučitelnost	vyzařování a odolnost proti rušení podle EN 61326

Materiály

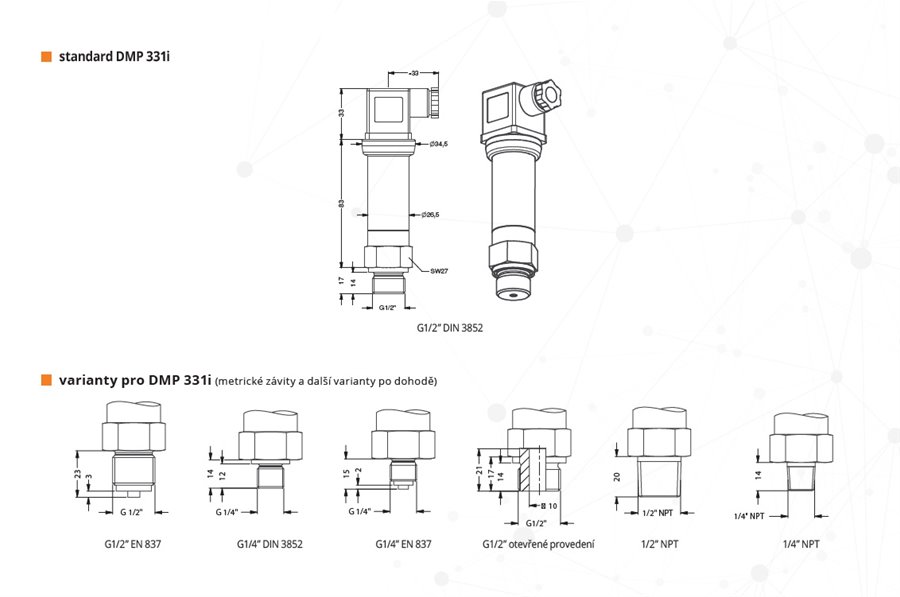

Tlaková přípojka	nerezová ocel 1.4404 (316 L)
Pouzdro	nerezová ocel 1.4404 (316 L)
Těsnění (ve styku s médiem)	FKM varianta: svařovaná verze (pouze pro tlakové přípojky dle EN 837;není k dispozici pro rozsahy ≤ 0,16 bar a > 40 bar) jiné po dohodě
Membrána	nerezová ocel 1.4435 (316L)
Části ve styku s médiem	tlaková přípojka, těsnění, membrána

Mechanická odolnost
Vibrace	10 g RMS (20–2000 Hz)
Rázy	100 g / 11 ms

Přenosová rychlost
HART®	1200 Bd	2400 Bd
ModbusRTU	4800 Bd	19200 Bd	9600 Bd	38400 Bd

Další parametry
Spotřeba	≤ 2,5 mA
Hmotnost	cca 200 g
Provozní poloha	libovolná (digitální tlakoměr je kalibrován vertikálně s tlakovou přípojkou směrem dolů. Při změně provozní polohy může u rozsahu tlaku PN ≤ 1 bar dojít k nepatrnému posunu nulového bodu)
Mód měření (pouze HART®)	spojitý nespojitý
Mód měření (pouze HART®)	spojitý / jiné po dohodě
Životnost	100 milionů tlakových rázů
Shoda CE	EMV – směrnice: 2014/30/EU tlaková zařízení – směrnice: 2014/68/EU (modul A) (Použití této směrnice je omezeno pouze na přístroje s maximálním povoleným přetlakem > 200 bar)

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.
