TG 40
-50 °C až 350 °C (krátkodobě 400 °C)

TG 40
-50 °C až 350 °C (krátkodobě 400 °C)

TG 40
-50 °C až 350 °C (krátkodobě 400 °C)
Na dotaz

BBB

--%>

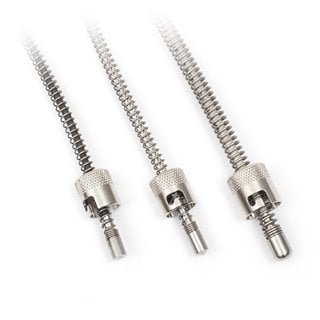

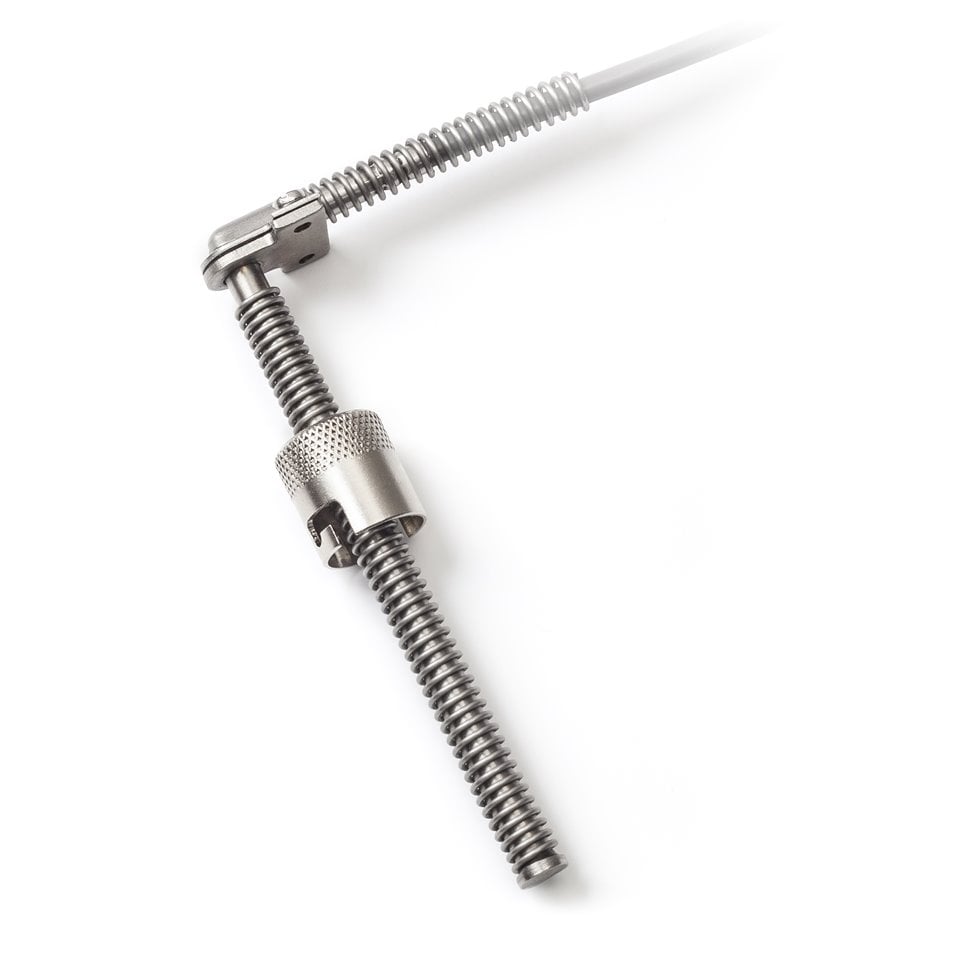

Tyto pravoúhlé odporové snímače teploty s bajonetem a pravoúhlé termočlánkové snímače teploty s bajonetem, jsou konstruovány pro měření teploty pevných látek, ale je možné je použít i pro měření teploty kapalin anebo plynných látek.

Díky konstrukci snímače teploty je kabel vyveden do pravého úhlu od měřící části snímače, což umožňuje umístění snímače i v místech, kde není možné přívodní kabel vyvést směrem nahoru. Pro upevnění snímače teploty do měřeného místa se používá bajonetová hlavice, která je našroubovaná na pružině. Kombinací bajonetové matice, pružiny a odpovídajícího bajonetového uzávěru je možné zajistit vyšší přítlak snímače teploty s bajonetem do měřeného místa anebo korigovat případné změny vzdálenosti mezi maticí a měřeným místem v průběhu měření. Maximální teplotní rozsah použití snímačů je - 50 až 350 °C (krátkodobě 400 °C). Rozsah je pro jednotlivé varianty provedení zužován typem čidla teploty a přívodního kabelu. Snímače teploty vyhovují stupni ochrany od IP 50 až po IP 67 podle ČSN EN 60529, v platném znění, - dle varianty přívodního kabelu.

Pravoúhlé snímače teploty s bajonetem jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímačeTG 40
Typ čidla*všechny typy
(Pt 100, Pt 1000, Ni 1000, Ni 10000,Ni 2226=T1, NTC, PTC, KTY, TSiC, DALLAS, TC K, TC J, TC T a jiné)
Materiál pouzdranerezová ocel DIN 1.4301
Průměr pouzdra6 mm nebo 8 mm
Průměr kontaktní části pouzdra8 mm nebo 10 mm
Délka pouzdra L60 až 200 mm
Materiál pravoúhlé částinerezová ocel
Zakončení pouzdrarovné, polokoule R6 nebo hrot 120°
Varianty přívodního kabelu / teplotní rozsah
(může být omezeno typem čidla – upřesněno v návodu)
PVC stíněný              -30 až 80 °C
PVC nestíněný          -40 až 105 °C
silikon stíněný           -50 až 200 °C
teflon stíněný            -50 až 250 °C
se skelnou izolací
(s kovovým opletem) 0 až 400 °C
Stupeň krytíIP 50 až IP 67 v souladu s ČSN EN 60529, v platném znění – dle typu kabelu
Materiál / rozměry bajonetové hlavice⌀ 6 mm: poniklovaná mosaz / L = 16 mm, vnitřní 12,8 mm
⌀ 8 mm: poniklovaná mosaz / L = 18 mm, vnitřní 15 mm
Materiál / rozměry pružiny⌀ 6 mm: nerezová ocel DIN 1.4301 / L = 200 mm, vnější ⌀ 8 mm, ⌀ drátu 1 mm
⌀ 8 mm: nerezová ocel DIN 1.4301 / L = 200 mm, vnější ⌀ 10 mm, ⌀ drátu 1 mm
Izolační odpor> 200 MΩ při 500 VDC, 25 ± 3°C
Maximální přípustný statický tah za kabel1 kg
Váha0,05 kg pro délku pouzdra 20/90 mm a kabel 1 m

*) Vybrané technické parametry pro termočlánkové čidla (přívodní vodiče, rozsah krytí, apod.) se mohou lišit dle typu.
Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

  • variabilní provedení stonku - délky L, průměru, materiálu pouzdra, provedení zakončení pouzdra
  • možnost zapouzdření dvou čidel teploty
  • třída přesnosti A (s výjimkou čidel Ni 10000/5000, Ni 10000/6180, T1 = Ni 2226, termistor NTC 20 kΩ)
  • možnost zapojení nestandardních čidel teploty (DALLAS, KTY, SMT, TSiC apod.)
  • variabilní provedení délky pružiny

Soubory ke stažení

B05.04cz.pdf B05.04cz.pdf
