SC 102 - SNÍMAČE CO2 DO INTERIÉRU S VÝSTUPEM RS 485 (MODBUS)

SC 102 - SNÍMAČE CO2 DO INTERIÉRU S VÝSTUPEM RS 485 (MODBUS)

SC 102 - SNÍMAČE CO2 DO INTERIÉRU S VÝSTUPEM RS 485 (MODBUS)

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

23106
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Snímač CO2 - SC 102 je určen pro měření koncentrace oxidu uhličitého v prostorech chráněných proti vodě.

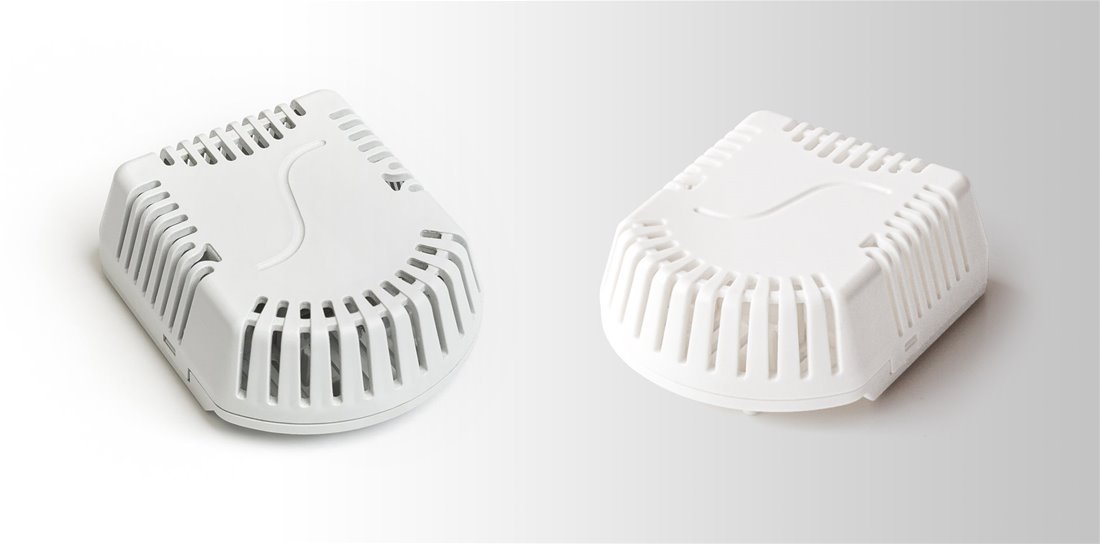

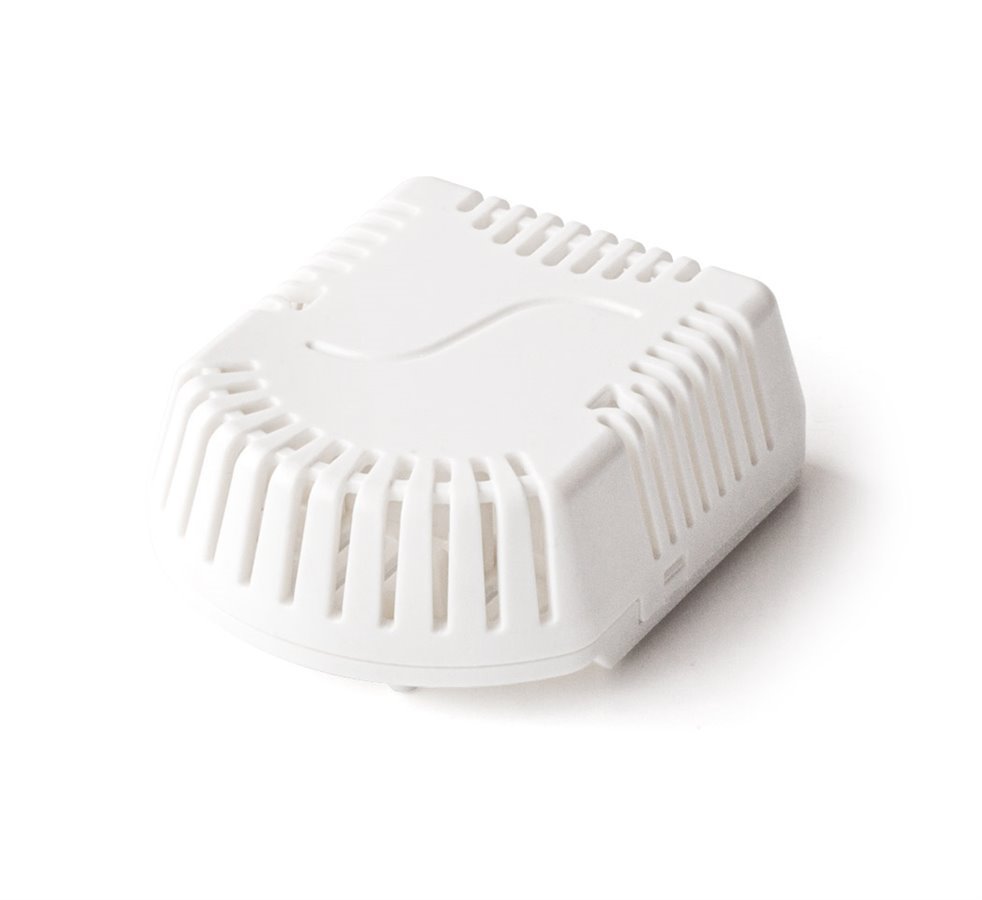

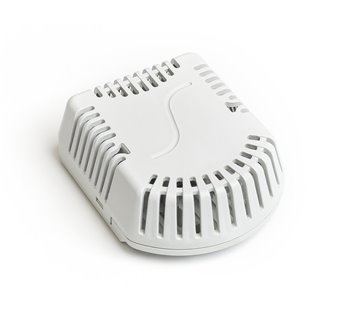

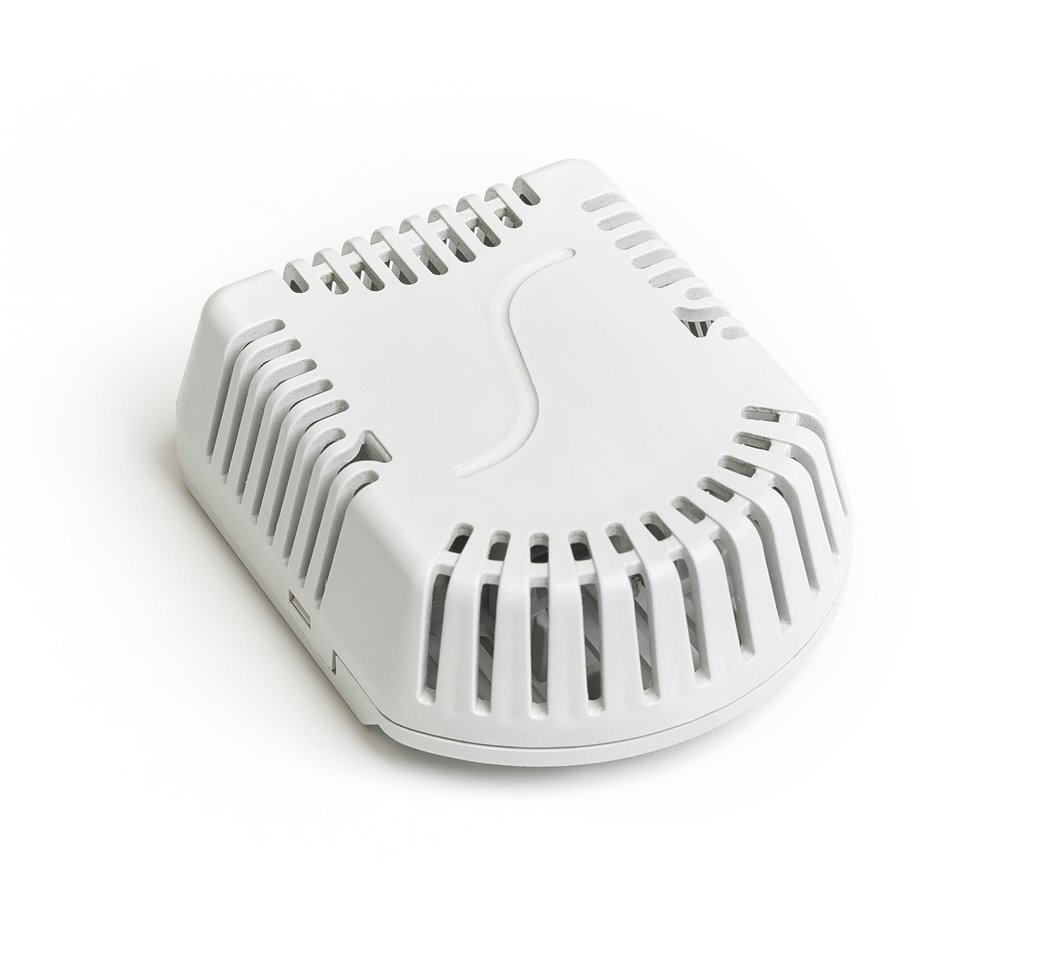

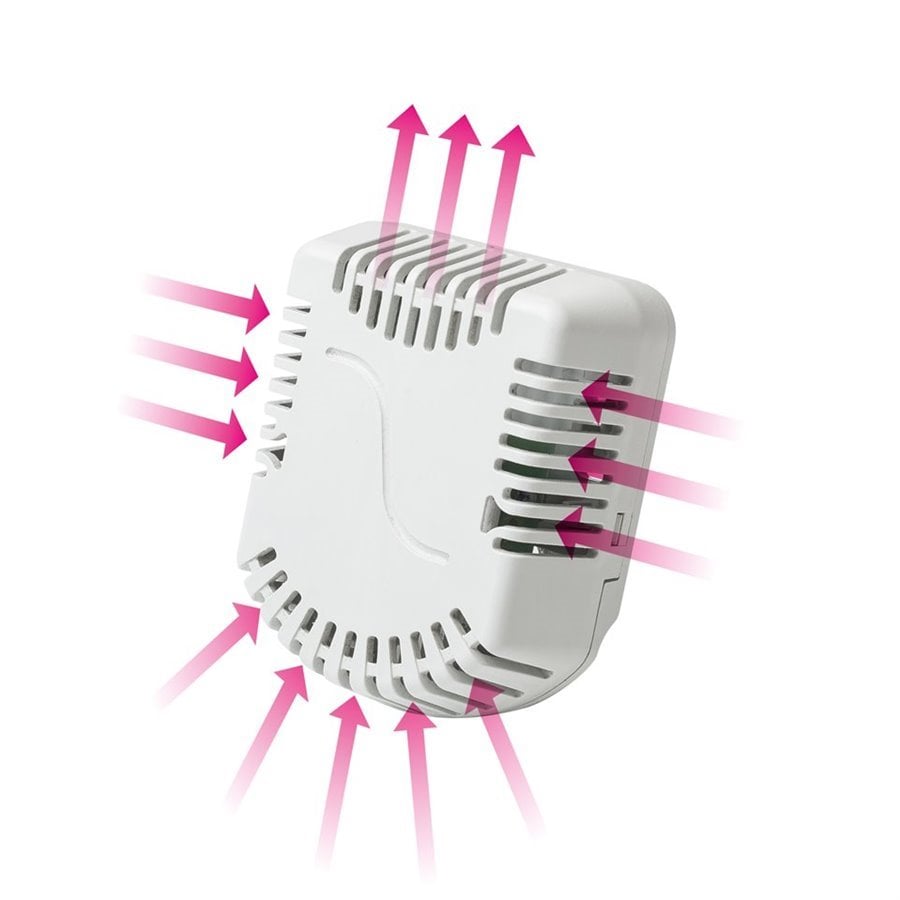

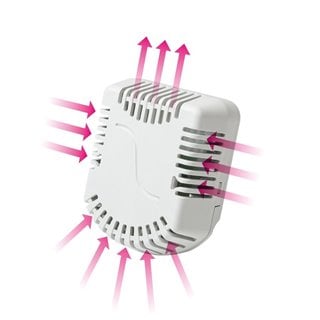

Snímač CO2 - SC 102 je tvořen plastovou hlavicí se žebrováním, ve které je umístěna deska tištěného spoje se senzorem CO2 a převodníkem pro zajištění komunikace po sběrnici RS 485. Hodnota CO2 je měřena modulem NDIR, jehož digitální signál je převeden na výstupní signál MODBUS RTU. Pro sensor koncentrace CO2 je k dispozici funkce autokalibrace, která zajišťuje nastavení snímače na minimální hodnotu CO2, odpovídající úrovni venkovní koncentrace. Snímač CO2 - SC 102 vyhovuje stupni ochrany IP 30 podle ČSN EN 60529, v platném znění. Příjemný design a kvalitní materiál zaručují, že snímač CO2 - SC 102 nepůsobí rušivě ani v interiérech, na které jsou kladeny vysoké estetické požadavky. Je možné vybrat bílou nebo šedou barvu krabičky. Doporučené umístění snímače CO2 - SC 102 je ve výšce 1,5 m na vnitřní zdi, v oblasti pohybu osob, mimo slunečná místa a místa s vlivem teploty zdí, zdrojů tepla nebo osvětlení.

Snímač CO2 - SC 102 je určen pro provoz v chemicky neagresivním prostředí, způsob použití musí být volen s ohledem na teplotní a chemickou odolnost hlavice snímače a jednotlivých sensorů.

Provozní podmínky pro zajištění správné funkce čidla sensoru CO2 jsou:

  • teplota v okolí snímače: 0 až 45 °C
  • relativní vlhkost okolního prostředí: 0 až 85% (nekondenzující vlhkost)
  • atmosférický tlak: 87 až 106 kPa

ZKOUŠKY, PROHLÁŠENÍ, KALIBRACE

  • Výrobce zajišťuje EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače SC 102
Rozsah měření CO2 * 400 až 5000 ppm
Přesnost měření CO2 * ± 100 ppm
Reakční doba měření CO2 (90%) 90 s
Výstupní signál RS 485 / MODBUS RTU
Napájecí napětí U 15 až 30 VDC
Jmenovité napájecí napětí Un 24 VDC
Spotřeba maximální: 500 mW
typická: 300 mW
Stupeň krytí IP 30 dle ČSN EN 60529, v platném znění
Rozměry hlavice 71,9 x 59 x 27 mm
Materiál hlavice LEXAN
Hmotnost min 35 g
Doporučený průřez vodičů 0,14 až 1 mm2

*) Uvedené rozsahy a přesnosti pro jednotlivé sensory jsou vztaženy k provozním podmínkám při připojeném napájecím napětí.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

H09.01cz.pdf H09.01cz.pdf
