SAU 1000 - SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY

SAU 1000 - SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY

SAU 1000 - SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY
*
*

SAU 1000 - SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY

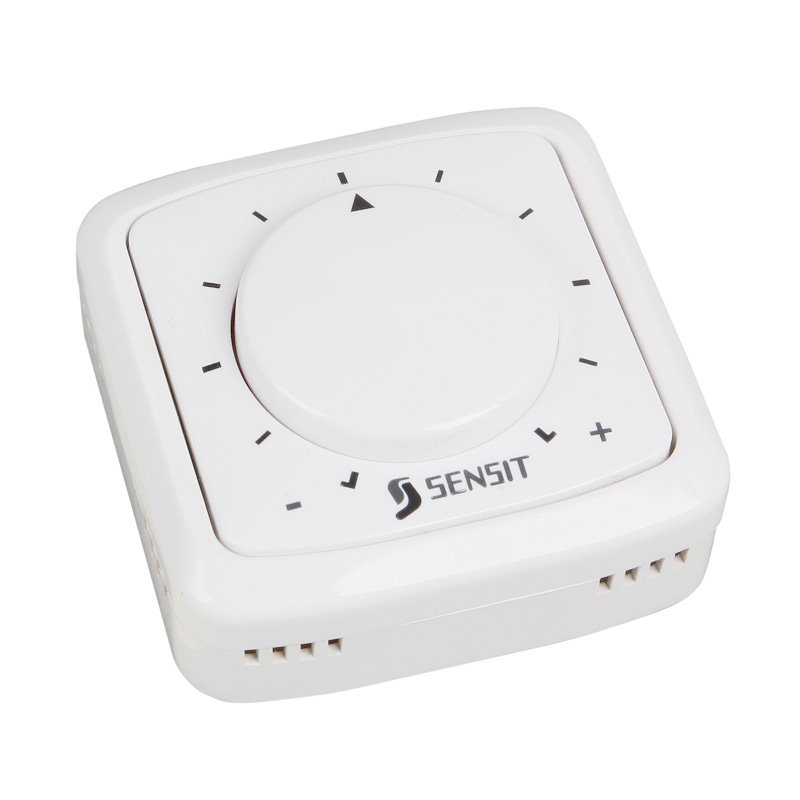

Ovládací moduly SAU 1000 jsou určeny pro měření teploty vzduchu v prostorech chráněných proti vodě. Kromě snímání teploty umožňují korekci žádané veličiny. Snímače jsou tvořeny plastovou krabičkou, ve které je umístěno odporové čidlo teploty a potenciometr. Na základě informace o naměřené teplotě je možné provést pomocí potenciometru korekci v regulačním systému.

Oba typy ovládacích modulů jsou umístěny v krabičkách TANGO od společnosti ABB Elektro a tudíž jsou vhodným doplňkem k vypínačům, zásuvkám, snímačům a dalším prvkům této řady.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č. 505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.

Technické parametry

Typ snímače SAU 1000
Typ čidlaNi 1000/5000, Ni 1000/6180, Ni 891, Ni 10000/6180, Pt 100, Pt 500, Pt 1000, NTC 20 kΩ atd.
Třída přesnostiNi čidla: tř. B, Δt = ± (0,4+0,007t), pro t ≥ 0; Δt = ± (0,4 + 0,028|t|) pro t ≤ 0 ve °C
Pt čidla: tř. B dle ČSN EN 60751, Δt = ± (0,3 + 0,005|t|) ve °C
NTC 20 kΩ: ± 1 °C pro rozsah 0 až 70 °C
Maximální ss měřící proudPt 100 - 3 mA; Pt 500 - 1,5 mA; Pt 1000, Ni 1000, Ni 891 - 1 mA; T1 = Ni 2226 - 0,7mA; Ni 10000 - 0,3 mA; NTC 20 kΩ - max. příkon 1 mW
Rozsah korekce
Základní provedení: 0 až 250 Ω
možne varianty:
0 až 10 Ω
0 až 100 Ω
0 až 22 kΩ/G
0 až 2,5 kΩ
Zapojení snímačůdle schéma zapojení
Doba odezvyτ0,5 < 15 s (v proudicím vzduchu 1m.s -1)
Typ svorkovniceMEB 02001, ARK 500/3 - průřez vodičů 0,35 až 1,5 mm2
Stupeň krytíIP 30 dle ČSN EN 60529, v platném znění
Měřící rozsah-30 až 70 °C
Rozměry krabičky81 x 81 x 28 mm
Materiál krabičkyABS
Pracovní podmínkyteplota okolí: -30 až 70 °C
relativní vlhkost: max. 85% (při teplotě okolí 25 °C)
atmosferický tlak: 87 až 107 kPa
Hmotnostcca 0,15 kg

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

Rozměrový náčrt

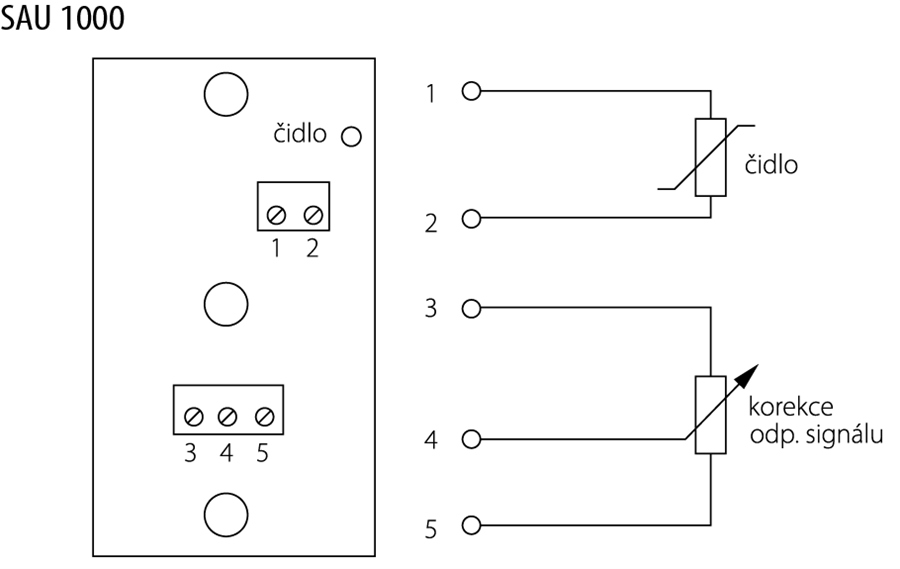

Schéma zapojení

Modifikace

Soubory ke stažení

CZ:SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY SAU 1 CZ:SNÍMAČE TEPLOTY S KOREKCÍ ŽÁDANÉ VELIČINY SAU 1
