PXN30.B IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK S AKTIVNÍM VÝSTUPEM

PXN30.B IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK S AKTIVNÍM VÝSTUPEM

PXN30.B IZOLOVANÝ PROGRAMOVATELNÝ PŘEVODNÍK S AKTIVNÍM VÝSTUPEM

BBB

--%>

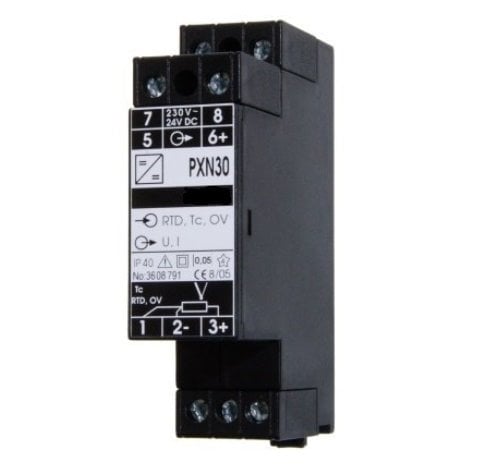

Převodníky PNX30.B s galvanickým oddělením 4 kVef vstup – výstup – napájení. Tyto programovatelné převodníky převádí signál:

  • z libovolného termočlánku s linearizací a interní kompenzací studeného konce
  • z odporu a signálu RTD (teplotní čidlo), termistorů KTY, NTC, …
  • z potenciometru v rozsahu 0 až 150 Ω nebo 0 až 1 300 Ω a 0 až 11 kΩ

Aktivní výstup převodníků: 4 až 20 mA, 0 až 20 mA, 0 až 10 V nebo inverzní převody. Provedení pro montáž do rozvaděče na lištu DIN 35.

VARIANTY VSTUPNÍCH SIGNÁLŮ

Uživatelsky nastavitelné vstupy: (Skutečný vstup a rozsah měření lze nastavit v mezích uvedeného maximálního rozsahu


Technické parametry

Vstup Rozsah (linearizační tabulka) Nelinearita
Potenciometr
a lineární čidla
Potenciometr 0 až 150 Ω 0,03 Ω
Potenciometr 0 až 1 300 Ω 0,25 Ω
Potenciometr 0 až 11 kΩ 2 Ω
KTY81-210 3w -55 až 150 °C 0,2 °C
KTY81-210 3w -50 až 145 °C 0,15 °C
OV 2w 0 až 11 kΩ 2 Ω

Pozn.: Na přání zákazníka je možné provedení vstup RTD 4W zapojení 1+2, 3+4.

ELEKTRICKÉ PARAMETRY PŘÍSTROJE
Vstup PXN30.B potenciometr (0 až 150 Ω, 1 300 Ω, 11 kΩ) a KTY81-210
Vstup na požádání RTD 4w, NTC…, Pt 50, Pt 200, Pt 500
Výstupní signál aktivní 4 až 20 mA, 0 až 20 mA, 0 až 10 V nebo inverzní převod
Max. odpor přívodu < 10 Ω /1 vodič
Proud čidlem RTD < 0,5 mA
El. parametry pro termočlánky kompenzace teploty studeného konce v rozsahu -30 až 70 °C, přesnost ± 1 °C
Rozlišení 0,01 %
Proudové a napěťové omezení 2,5 až 24 mA, 0 až 24 mA, 0 až 13,8 V
Tlumení 0,1 až 20 s (základní nastavení: OV, Pot < 0,2 s, RTD, U, I, TC 0,3 s)
Přesnost chyba měření: ± (0,07 % + chyba viz tabulka)
teplotní chyba: 0,03 % / 10 K
Rozsah pracovních teplot -30 až 70 °C
Rozsah skladovacích teplot -40 až 80 °C
Pomocné napájení standard 19 až 300 V CD a 90 až 250 V AC
Na objednání 20 až 60 V AC
Příkon max. 1,5 V A
Rozkmit výstupní smyčky min. 15 V (Rz – 750 Ω) při 20 mA
Zatížení napěťového výstupu max. 10 mA
Úbytek napětí proudového vstupu 0,54 V při 20 mA
Stupeň krytí skříň / svorkovnice IP 40 / IP 20 dle ČSN EN 60529
Hmotnost 90 g
Prostředí stupeň znečištění 2
kategorie přepětí v instalaci III
Volitelné příslušenství programovací adaptér AY-USB

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

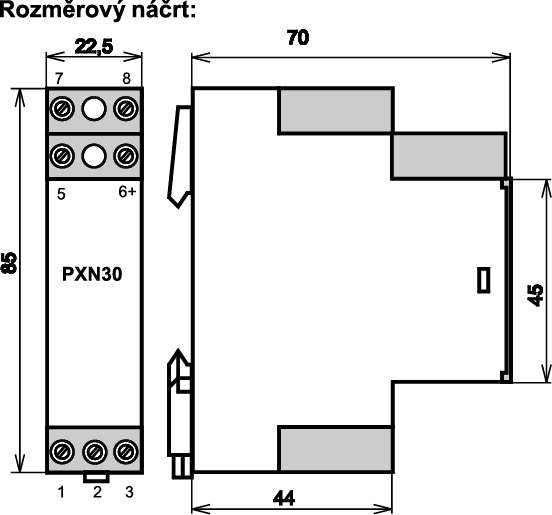

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

215.02cz.pdf 215.02cz.pdf
