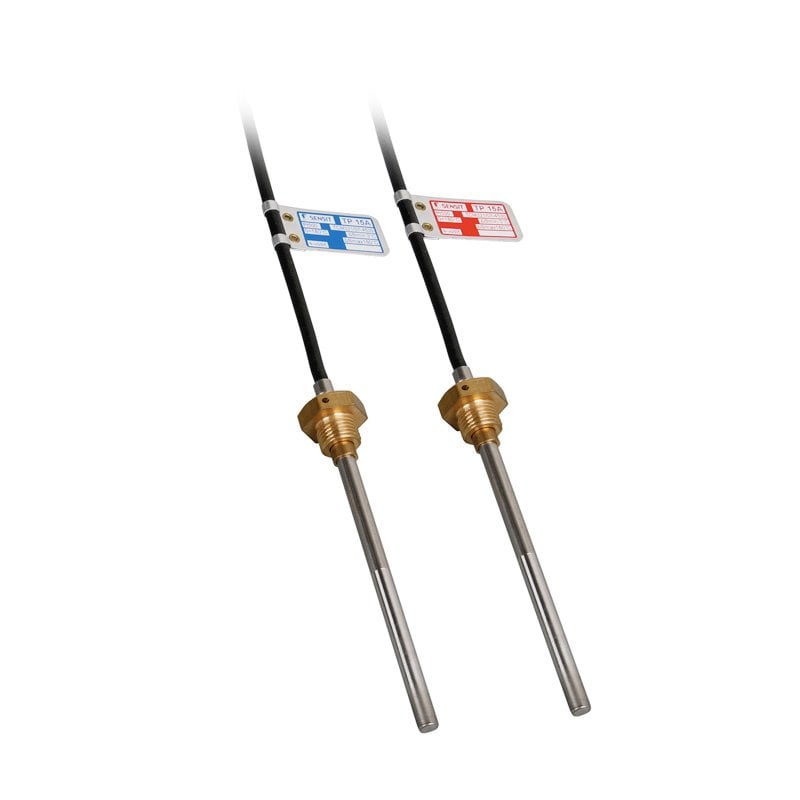

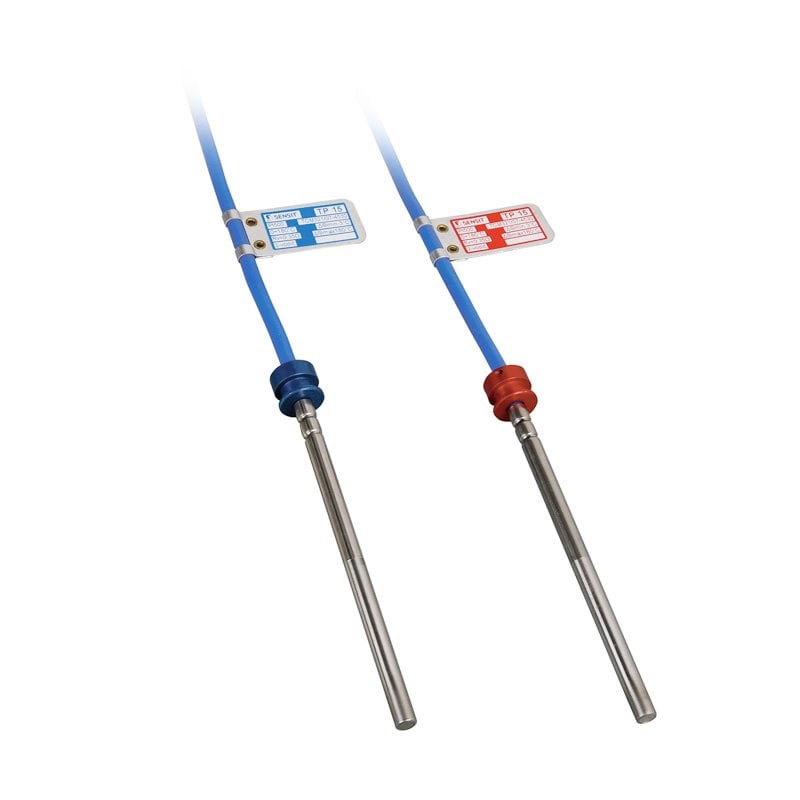

Párované snímače teploty se používají jako samostatné podsestavy měřidel tepla a jsou vyráběny s čidly teploty Pt 100, Pt 500 a Pt 1000. Snímače jsou kompatibilní s měřiči tepla výrobců SIEMENS, LANDIS+GYR, KAMSTRUP, ITRON, COMAC CAL, CODEA, SENSUS METERING, BTU a další. Snímače jsou určeny pro montáž do jímky. Standardní teplotní rozsahy použití snímačů jsou 0 až 180 °C.

Snímače jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE

  • Snímače splňují požadavky norem ČSN EN 60751, v platném znění a ČSN EN 1434, v platném znění a mají Certifikát EU přezkoušení typu č. TCM 321/15-5471.
  • EU prohlášení o shodě – Snímače jsou vyráběny ve shodě se Směrnicí Evropského parlamentu a Rady č. 2014/32/EU o měřidlech (tzv. MID) implementovanou do právního řádu České republiky nařízením vlády č. 120/2016 Sb. Veškeré rozměry a tolerance snímačů jsou v souladu s požadavky normy ČSN EN 1434, v platném znění.

Technické parametry

ZÁKLADNÍ ÚDAJE TP 15, TP 15A a TP 15B
Typ čidla Pt 100, Pt 500, Pt 1000
Maximální DC měřicí proud 3 mA (Pt 100); 1,5 mA (Pt 500); 1 mA (Pt 1000)
Doporučený DC měřicí proud 1 mA (Pt 100); 0,5 mA (Pt 500); 0,1 mA (Pt 1000)
Měřicí rozsah 0 až 180 °C
ΔΘmin  2 nebo 3 °C
ΔΘmax  180 °C
Třída přesnosti jednotlivých snímačů B dle ČSN EN 60751, v platném znění
Zapojení snímačů dle schéma zapojení

OSTATNÍ PARAMETRY
Standardní délka pouzdra LTP 15: 65*, 105, 140, 230 mm
TP 15A: 120/91; 175/146 mm
TP 15B: 120/91; 175/146 mm
Průměr pouzdra5,9 ± 0,3 mm
Materiál pouzdra a jímkynerezová ocel DIN 1.4301
Přívodní kabel2vodičový silikon nestíněný 2 x 0,5 mm2
4vodičový silikon nestíněný 4 x 0,25 mm2
Délky kabeludle normy ČSN EN 1434-2, čl. 4.3.4, tab. 2
Odpor vedení2vodičového kabelu 0,07 Ω na 1 m kabelu
Teplotní odolnost kabelu-25 až 180 °C
Stupeň krytíIP 67 dle ČSN EN 60529, v platném znění
Izolační odpor> 100 MΩ při 100 V DC, 15 až 35 °C, relativní vlhkost < 80 %
Doba odezvyτ0,5 < 8 s (v proudící vodě 0,4 m.s-1 )
τ0,5 < 12 s v jímce
Délky jímek65*, 105, 140, 230 mm (TP 15); 91, 146 mm (TP 15A)
Závit u jímkyG 1/2", M 20 x 1,5
Maximální přetlak jímky6,3 MPa

*) Výrobce nedoporučuje použití této délky stonku z důvodu nedostatečného ponoru a nezaručené přesnosti měřidel.

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

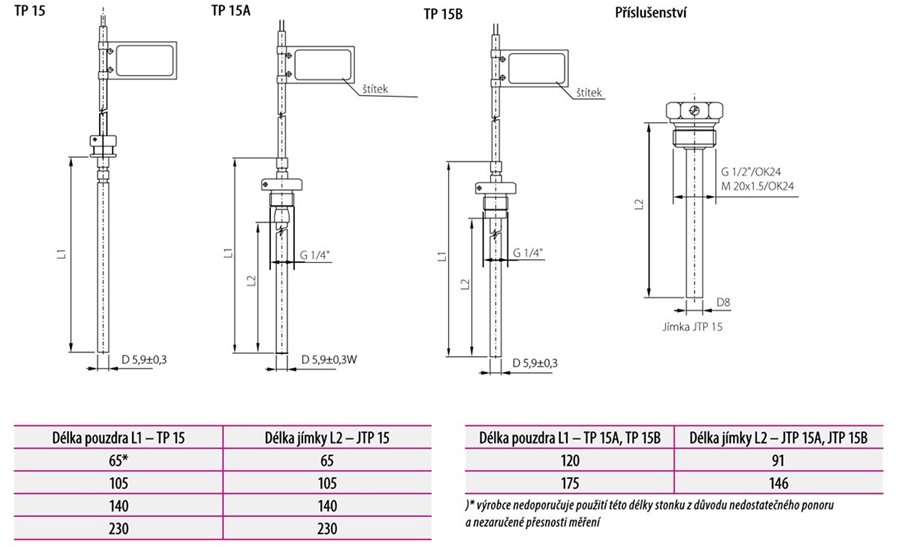

Rozměrový náčrt
