BIMETALOVÉ SPÍNAČE TEPLOTY S KABELEM TSB 087

BIMETALOVÉ SPÍNAČE TEPLOTY S KABELEM TSB 087

Regulace ON/ OFF

BIMETALOVÉ SPÍNAČE TEPLOTY S KABELEM TSB 087

KONFIGURÁTOR

NAKONFIGURUJ A POPTEJ

22763
__KOUPIT__
__NABIDKA__
__JINY DOTAZ__

BBB

--%>

Bimetalové spínače teploty řady TSB 087 jsou konstruovány jako dvoustavové regulátory (regulace ON/ OFF), které porovnávají nastavenou a okamžitou teplotu a zajistí rozpojení kontaktu při dosažení definované teploty. Požadovaná teplota je definovaná dle požadavku zákazníka volbou bimetalové tepelné pojistky a není možné ji změnit.

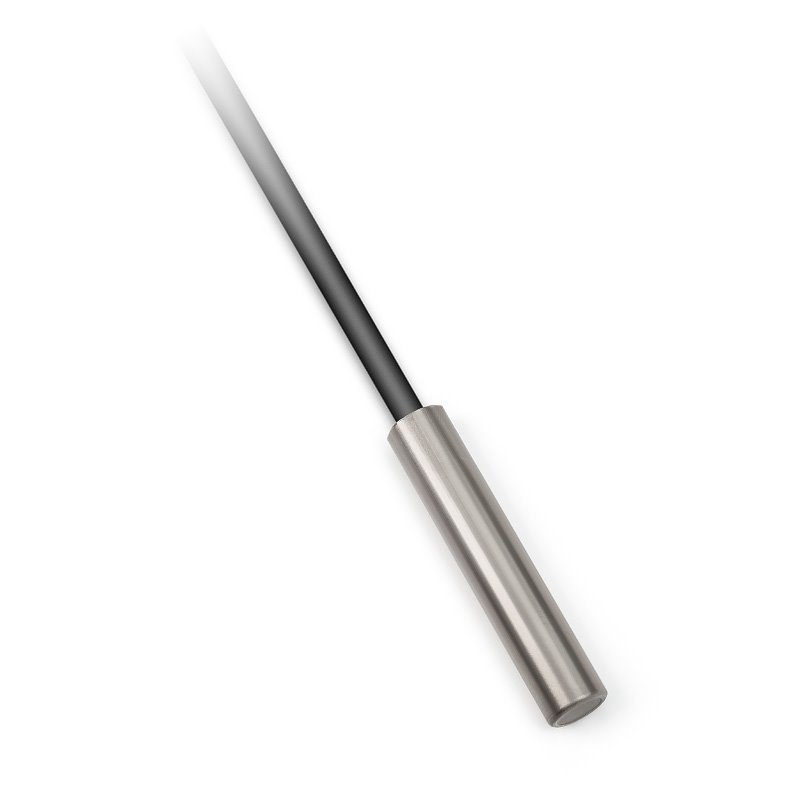

Bimetalové spínače teploty řady TSB 087 se skládají z nerezového pouzdra, ve kterém je umístěn bimetalový spínač (tepelná pojistka) a přívodním kabelem.

Bimetalové spínače teploty řady TSB 087 jsou určeny pro signalizaci překročeni teploty v různých průmyslových aplikacích, například k ochraně transformátorů, výkonových polovodičových stupňů, motorů a výkonných akumulátorů. Bimetalové spínače teploty řady TSB 087 jsou určeny pro provoz v chemicky neagresivním prostředí.

PŘÍSLUŠENSTVÍ

PROHLÁŠENÍ, CERTIFIKACE, KALIBRACE

  • Výrobce vydává EU Prohlášení o shodě.
  • Kalibrace – Veškerá produkce prochází výstupní metrologickou kontrolou, která se provádí porovnáním s etalony nebo s pracovními měřidly. Návaznost etalonů a pracovních měřidel je zajištěna ve smyslu §5 zákona č.505/1990 o metrologii. Výrobce nabízí možnost dodávat snímače kalibrované v laboratoři SENSIT s.r.o. (dle požadavků normy ČSN EN ISO/IEC 17025, v platném znění) nebo v AKL.



Technické parametry

Typ spínače TSB 087
Teplotní čidlo Bimetal TMC – C1B
Teplotní rozsah (volba teploty rozpojení) 70 až 180 °C (po 10 °C)*
Tolerance sepnutí ± 5 °C
Provedeni kontaktu spínací / rozpínací
Maximální spínané napětí/proud 10.000 cyklů 250 V AC / 2,5 A
3.000 cyklů 250 V AC / 6,3 A
Materiál pouzdra nerezová ocel DIN 1.4301
Průměr pouzdra 10 mm
Standardní délka pouzdra 60 mm
Pracovní rozsah -25 až 180 °C
Stupeň krytí IP 67 dle ČSN EN 60529, v platném znění
Izolační odpor v normálním prostředí min. 20 MΩ
Elektrická pevnost izolace 2 kVAC/1 min.
Zapojeni kontaktu 2vodičově
Přívodní kabel silikon stíněný 2 x 0,34 mm2
Hmotnost dle provedení, min. 0,2 kg

*) po 5 °C na dotaz

Pozn.: Změny technických parametrů jsou vyhrazeny bez upozornění. Vzhledem k technickému vývoji v průběhu roku, může docházet i k malým změnám v prodávaných výrobcích a jejich vlastnostech. Pro aktuální informace vždy, prosím, kontaktujte prodejce.

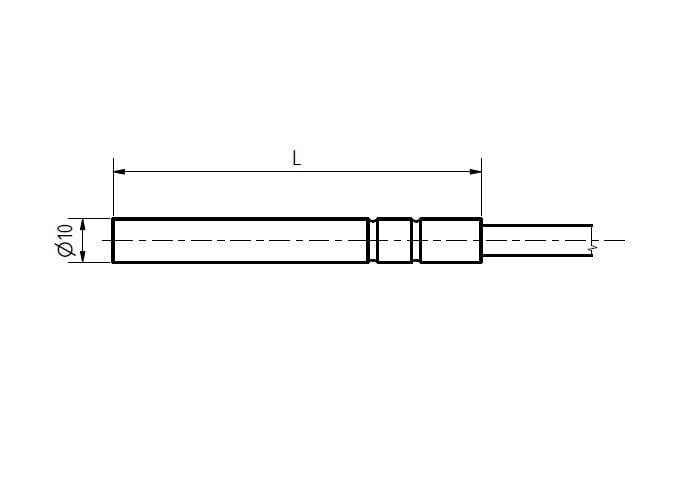

Rozměrový náčrt

Schéma zapojení

Modifikace

Soubory ke stažení

127.02cz.pdf 127.02cz.pdf
